高能点火装置由XDH系列高能点火器、XBQ系列高能半导体点火枪、XPL系列高压屏蔽点火电缆三部分组成，可直接点燃天然气、液化石油气、柴油、重油、渣油等燃料。半导体点火枪火花能量大，抗污染能力强。广泛应用于火力电站、石化、冶金行业中各种燃气、燃油设备的点火操作。

XDH高能点火器

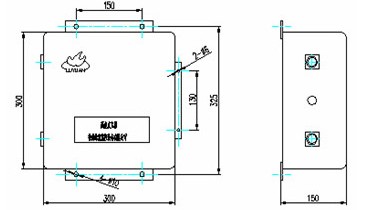

高能点火器采用电容储能，发火能量大（单火花能量达焦耳级），半导体发火电咀，具有很强的自洁能力，不受气氛污染影响，抗油、抗水、抗结焦，耐高温。广泛用于电站锅炉、航空、船舶、石油化工，轻纺及其各种工业燃烧设备的点火，可直接燃天然气，煤气以及柴油、重油、渣油雾化的空气混合气等。外形及尺寸如图所示：

技术参数

高能点火电缆
XDH高压屏蔽电缆
XDH高压屏蔽电缆用于连接高能点火器与点火枪，以实现点火能量的可靠、低损耗传输。且可屏蔽点火能量的杂散辐射，防止对其他电子设备的电磁干扰。
电缆两端连接螺纹均为M18X1。外形及尺寸如图所示；

高能点火枪
XDH高能半岛体点火枪XDH高能半导体点火枪采用耐高温不锈钢、半导体陶瓷表面放电结构，密封好，抗腐蚀，且具有发火能量大、耐结焦、抗污染、寿命长等特点。点火枪有一体式和分体式两种结构。点火枪连接电缆一端连接螺纹为M18X1。
外形及尺寸如图所示：

高能点火装置
XDH-20j型系列高能点火装置广泛用于电站锅炉，航空、船舶、石油化工、轻纺及其它各种工业燃烧设备的点火。可直接点燃天然气、液化煤气、柴油、重油、渣油雾化空气混合气等。代替原始的人工火把，改善劳动条件，实现电子遥控或自动化点火，安全文明。可配套各种点燃监控装置，以实现数程或电脑控制。
本产品成套装置由高能点火器（储能器），XZPL高压屏蔽电缆，及XZDZ高能半导体电咀（点火枪）等三部分组成。
高能点火器采用电容储能，发火能量大（单火花能量达焦耳数量级），半导体发火电咀，具有很强的自净化能力，不受气压污染影响，抗油、抗水、抗结焦、耐高温。高压屏蔽电缆，传输损耗低，可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。本装置具有安全可靠、无污染、寿命长等－系列优点，其技术性能具有世界先进水平。
系列高能点火器
本产品采用电容储能充放电原理，包括升压变压器、高压硅整流器，阻容网络及密封放电管、限流电感、泄放电阻等，所有原件装在一个铁制壳体内，加盖密封，输入电源采用航空圆型插座，红色氖泡指示灯，输入座采用M18×螺纹联接。
点火器可通过控制电路操作，为适应不同燃料对点火的要求，本所设计了从贮能2焦耳到20焦耳等不同能量的点火器，可供用户选择配套。
○主要型号及技术参数：
高能点火装置
XDH-20j型系列高能点火装置广泛用于电站锅炉，航空、船舶、石油化工、轻纺及其它各种工业燃烧设备的点火。可直接点燃天然气、液化煤气、柴油、重油、渣油雾化空气混合气等。代替原始的人工火把，改善劳动条件，实现电子遥控或自动化点火，安全文明。可配套各种点燃监控装置，以实现数程或电脑控制。
本产品成套装置由高能点火器（储能器），XZPL高压屏蔽电缆，及XZDZ高能半导体电咀（点火枪）等三部分组成。
高能点火器采用电容储能，发火能量大（单火花能量达焦耳数量级），半导体发火电咀，具有很强的自净化能力，不受气压污染影响，抗油、抗水、抗结焦、耐高温。高压屏蔽电缆，传输损耗低，可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。本装置具有安全可靠、无污染、寿命长等－系列优点，其技术性能具有世界先进水平。
系列高能点火器
本产品采用电容储能充放电原理，包括升压变压器、高压硅整流器，阻容网络及密封放电管、限流电感、泄放电阻等，所有原件装在一个铁制壳体内，加盖密封，输入电源采用航空圆型插座，红色氖泡指示灯，输入座采用M18×螺纹联接。
点火器可通过控制电路操作，为适应不同燃料对点火的要求，本所设计了从贮能2焦耳到20焦耳等不同能量的点火器，可供用户选择配套。
○主要型号及技术参数：

○订货型号示例
高能点火器，储能20焦耳
20 －－   一般型号－不注，便携式－X，复式－F
口 －－   储能等级J
注:特殊形式可按用户要求设计制造。

●XBQ系列高能半导体点火枪
本系列点火枪采用耐高温不锈钢、半导体陶瓷表面放电结构，密封好，抗腐蚀，且具有发火能量大、耐结焦、抗污染、寿命长等特点。点火枪有一体式和分体式两种结构，一体式点火枪为不可拆分的单件，分体式点火枪由点火电嘴与导电杆两个部件螺纹联接构成。一体式点火枪、分体式点火枪的导电杆又均有直杆与挠杆两种形式。
○点火枪的型号与结构

○外形及安装尺寸
○订货型号示例
半导体点火枪—挠杆分体式，长度L=2500mm，软管长L3=500mm，头部长L2=300mm
○点火枪和导电杆的系列长度

注意：非标、非系列长度可订制。
●XPL系列高压屏蔽电缆
本系列电缆用于联接高能点火器与点火枪，以实现点火能量的可靠、低损耗传输。且可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。
○主要技术参数

○电缆形式

○高压屏蔽电缆外形
注：电缆两端联接螺纹均为M18×1，非标螺纹或长度均可订制。
○电缆长度系列

○订货型号示例
高压屏蔽电缆，两端弯接头，长度L=6000mm
XPL -WW-6000，其中6000为电缆长度L
